    UnitySC (原Fogale) 晶圓厚度檢測設備

    應用于半導體行業：

    半導體測試設備-測厚設備-其他

    庫       存：

    1000

    產       地：

    中國-江蘇省

    數       量：

    減少 增加

    價       格：

    面議
    交易保障 擔保交易 網銀支付

    品牌：

    型號：

    所屬系列：半導體測試設備-測厚設備-其他

    產品特性：

    • 專利的光學頭，搭配波長 IR1310 的探測頭，以非接觸的方式精準量測待測物的位置及厚度。
    • 結合同軸 IR 及白光顯微鏡，搭配波長 IR1310 的探測頭，觀測點即為量測點，執行編程更快速。
    • 視客戶的需求，也可提供全自動的機臺，最大可量測的尺寸為2吋晶圓。
    • 可搭配透視與反射 IR 光源，增加紅外線觀測功能。
    • 可加裝 sensor 進行薄膜及產品表面 3D profile 測量。



    應用方面：

    • TSV 深度及寬度
    • 薄化制程
    • 堆疊制程
    • 3D IC 對位
    • 多層堆疊各夾層厚度量測
    • Bump height



    3D IC TSV 制程應用：

    • 矽穿孔TSV的形成：
      利用白光顯微鏡可以正確找到孔位并直接進行量測

      •

    • 后端制程：
      透過IR可視化 實際觀測 TSV 點位，并可以同時量測晶圓厚度、TSV、RST

      •

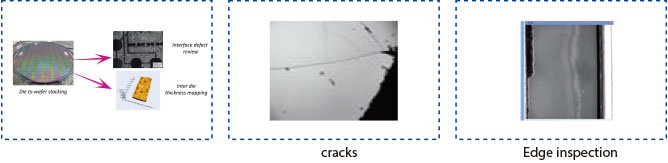

    • 晶片堆疊：
      利用白光及 IR 的顯微鏡以檢測晶片缺陷及粗糙度量測

      •

    • 晶圓薄化：
      量測 TTV、Bow and Warp Bonding inspection 及 edge trimming
